سینی کابل تولیدی این شرکت دارای رنج وسیعی از نیازمندیهای بازار را بشرح مشخصات ذیل پوشش میدهد . همچنین بر اساس نیازمندی مشتریان امکان طراحی و ساخت سینی کابل با ابعاد مورد نیاز مشتری بر این شرکت مقدور میباشد .
در تصاویر ذیل سینی کابلهای رایج به نمایش در آمده همانگونه که مشاهده میفرمایید بر اساس روش خم کاری لیه های سینی کابل به 5 گروه تقسیم میگردد . که بر اساس مصرف کننده تامین و بفروش میرسد .
در صورتی که مشتری خواستاری طراحی و تولید سینی کابل با مشخصات دیگری است با هماهنگی و نهیه طرح سفارش مشتري تامین و ارایه میگردد .
جنس مواد مصرفی برای ساخت سینی از دو :
1. ورق گالوانیزه گرم ( SZ: Sendzimir galvanising (EN 10 346) )
2. ورق گالوانیزه گرم آبکاری (HDG: Hot Dipped Galvanized )
روش انتخاب نوع جنس به مشخصات فنی مور نظر مشتری و یا بر اساس استاندارد پیشنهادی این شرکت که در قسمت اطلاعات فنی قید شده میباشد .
سینی کابل با لبه بدون خم CT-01
ORDER CODE |
Height (mm) |
Width (mm) |
Thickness (mm) |
Length (mm) |
Standard finish (Optional + On demand) |
CT-01-40 |
40 |
75 - 100 - 150 - 200 - 300 |
0,75 - 3 |
3000-2000 |
HD-SZ |
CT-01-60 |
60 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
0,75 - 3 |
3000-2000 |
HD-SZ |
CT-01-100 |
100 |
75 - 100 - 150 - 200 - 300 – 400 |
1-3 |
3000-2000 |
HD-SZ
|

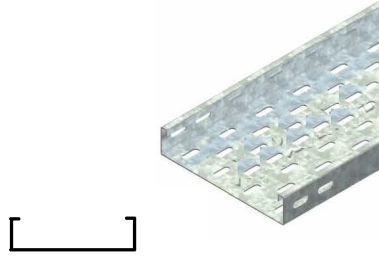

سینی کابل با لبه چهار خم CT-02
ORDER CODE |
H (mm) |
A (mm) |
Thickness (mm) |
Length (mm) |
Standard finish (Optional + On demand) |
CT-02-40 |
40 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
0,75 - 3 |
3000-2000 |
HDG - SZ |
CT-02-50 |
50 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-02-60 |
60 |
150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-02-70 |
70 |
150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-02-80 |
80 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
CT-02-90 |
90 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
CT-02-100 |
100 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
سینی کابل با لبه شش خم CT-03
ORDER CODE |
H (mm) |
A (mm) |
Thickness (mm) |
Length (mm) |
Standard finish (Optional + On demand) |
CT-03-40 |
40 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
0,75 - 3 |
3000-2000 |
HDG - SZ |
CT-03-50 |
50 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-03-60 |
60 |
150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-03-70 |
70 |
150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-03-80 |
80 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
CT-03-90 |
90 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
CT-03-100 |
100 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ
|

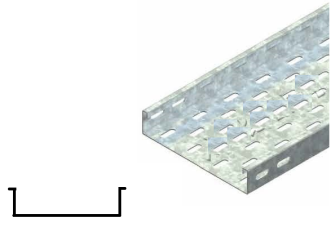

سینی کابل با لیه چهار خم معکوس CT-04
ORDER CODE |
H (mm) |
A (mm) |
Thickness (mm) |
Length (mm) |
Standard finish (Optional + On demand) |
CT-04-40 |
40 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
0,75 - 3 |
3000-2000 |
HDG - SZ |
CT-04-50 |
50 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-04-60 |
60 |
150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-04-70 |
70 |
150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-04-80 |
80 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
CT-04-90 |
90 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
CT-04-100 |
100 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ
|
سینی کابل با لبه شش خم معکوس CT-05
ORDER CODE |
H (mm) |
A (mm) |
Thickness (mm) |
Length (mm) |
Standard finish (Optional + On demand) |
CT-05-40 |
40 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
0,75 - 3 |
3000-2000 |
HDG - SZ |
CT-05-50 |
50 |
75 - 100 - 150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-05-60 |
60 |
150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-05-70 |
70 |
150 - 200 - 250 - 300 - 400 - 500 - 600 |
1 - 3 |
3000-2000 |
HDG - SZ |
CT-05-80 |
80 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
CT-05-90 |
90 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
CT-05-100 |
100 |
200 - 250 - 300 - 400 - 500 - 600 |
2-3 |
3000-2000 |
HDG - SZ |
